H/W Feature

• ● Microchip 의 SAMR35 (MCU + LoRa Transceiver) 원칩 솔루션 탑재
• ● Microchip 의 ECC608 H/W 칩 탑재 (KISA 보안 인증 획득)
• ● TXCO, RTC 를 별도로 탑재하여 제품 성능 극대화
• ● LoRa 외 MCU 기능으로 활용 가능
• ● 다양한 인터페이스 : I2C, SPIC, UART, ADC, GPIOs (21 GPIO)
• ● 초소형 모듈 사이트 : 12.5mm x 12.5mm x 2.7mm
• ● KC , KISA Certification
  - 10mW, 25mW, 200mW 의 다양한 출력을 지원하여 900MHz 대의 많은 채널 활용 가능

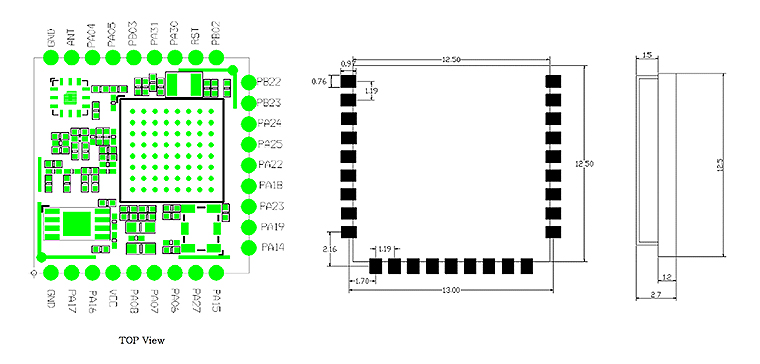

NML35 Module Outline & Pin Out

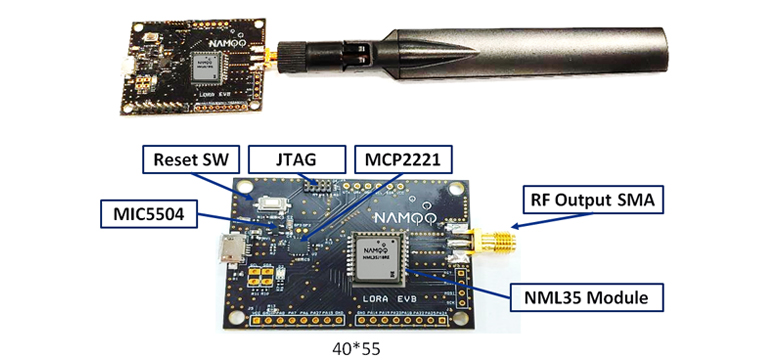

NML35 EVB Kit

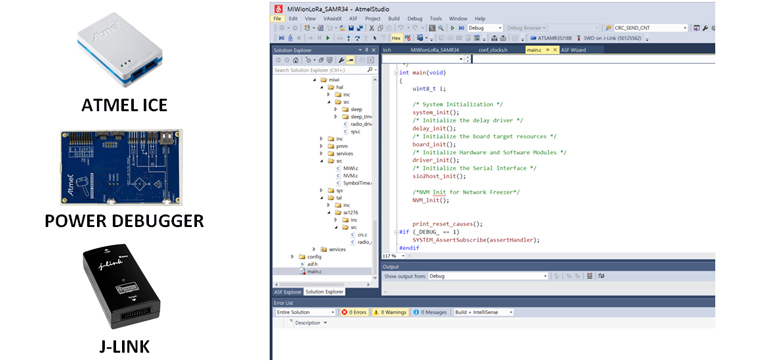

LoRa Evaluation Board Debugger

LoRa Module Test Result

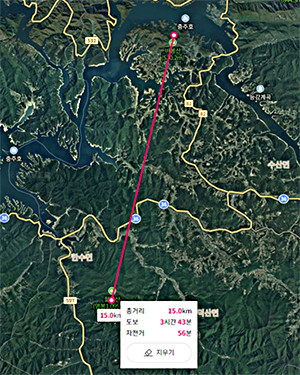

Line of sight communication Test nvironment

• ● 통신 방법 및 테스트 환경
  - Stack : MIWI(SAMR35J18)
  - Channel : 10, 20, 30
  - Band width : 125KHz
  - TX Power : 10dBm, 16dBm
  - Antenna : 1.5dBi
  - Data rate : 5.4Kbps, DR0-SF7
• ● 테스트 결과
  - LOS 기준 : 15Km
  - RSSI : -120dBm ~ -123dBm

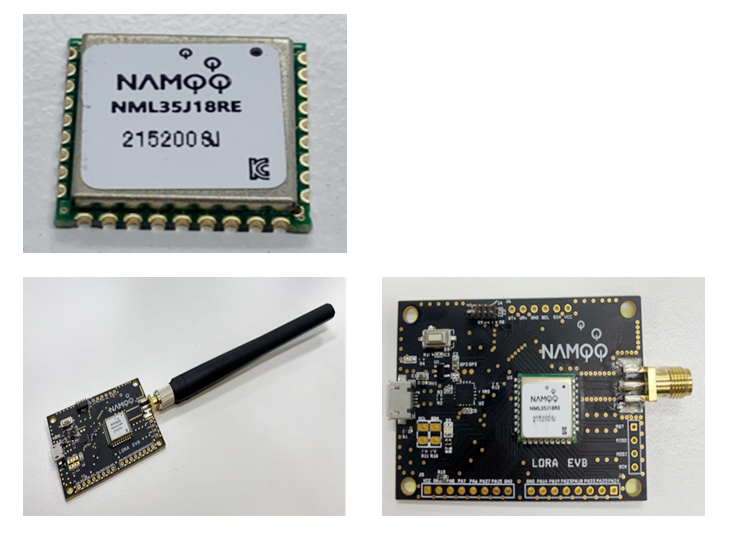

LoRa Module Picture
